LED-Anzeigen

Produktbeschreibung

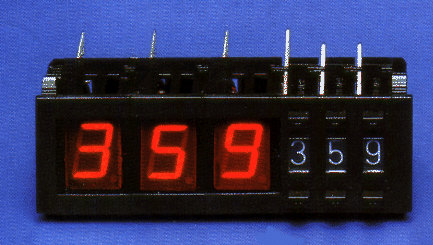

Mit unseren Digitalanzeigen in Modulartechnik, Serie DND10 und DND20, ist es möglich, Anzeigeblöcke in beliebiger Stellenzahl aufzubauen, auch in Kombination mit den Codierschaltern der Serien DPS9 und DPS10.

Zur Herstellung von Anzeigeblöcken, werden die einzelnen Module mittels integrierter Rastvorrichtung selbstfixierend aneinandergereiht und seitlich mit Abschlussplatten versehen.

Es wird kein Montagematerial benötigt!

Die Blockmontage, sowie das Einsetzen einer durchgehenden, reflexionsfreien Filterscheibe, wird von uns durchgeführt und ist im Preis enthalten.
Der Anzeigeblock wird beim Einbau von vorn in den Frontplattenausschnitt gedrückt. Durch die Federn an den Abschlussplatten, wird der Block festgeklemmt.
Die Ansteuerung der Anzeigen erfolgt im positiven BCD-Code oder direkt im 7-Segment-Code.

Bei Anzeigen mit BCD-Ansteuerung, ermöglicht der interne Anzeigespeicher die Ansteuerung mehrerer Dekaden oder Anzeigeblöcke, im Multiplexbetrieb.
Zum Betrieb an speicherprogrammierbaren Steuerungen (SPS), stehen spezielle 24V-Module zur Verfügung.

Um den Verdrahtungsaufwand mehrerer Module oder Anzeigeblöcke zu reduzieren, können wir aufgrund unserer Fertigungsmöglichkeiten, als besonderen Service, die Fertigung kundenspezifischer Verdrahtungsplatinen anbieten.
